近日，我研究中心联合麒盛科技有限公司、维斯科海绵有限公司在国际期刊Journal of Cleaner Production（中科院一区，IF =9.297）在线发表了题为 “Novel polyurethane viscoelastic foam modified with discarded luffa seed oil in accordance with cleaner production”的研究论文。（图1）。该研究将天然丝瓜籽油作为改性剂，用于改性传统聚氨酯粘弹性泡沫，开发出具有优异吸声性能和散湿性能的丝瓜籽油基聚氨酯粘弹性泡沫（图2）。丝瓜籽油的加入可丰富泡沫的孔隙结构以及泡孔表面粗糙度，进而增加声波与泡孔壁的摩擦振动（图3）。更加丰富的孔隙结构使丝瓜籽油基聚氨酯粘弹性泡沫的吸声性能在2000-5000 Hz 的频率范围内提高了近100％（图4）。

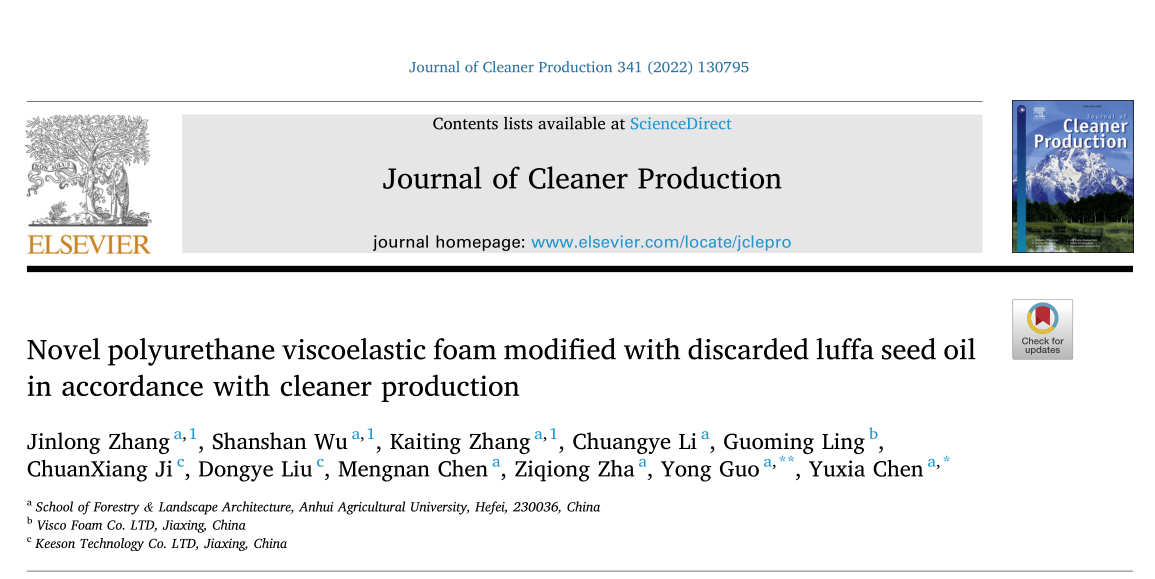

图1. 论文信息

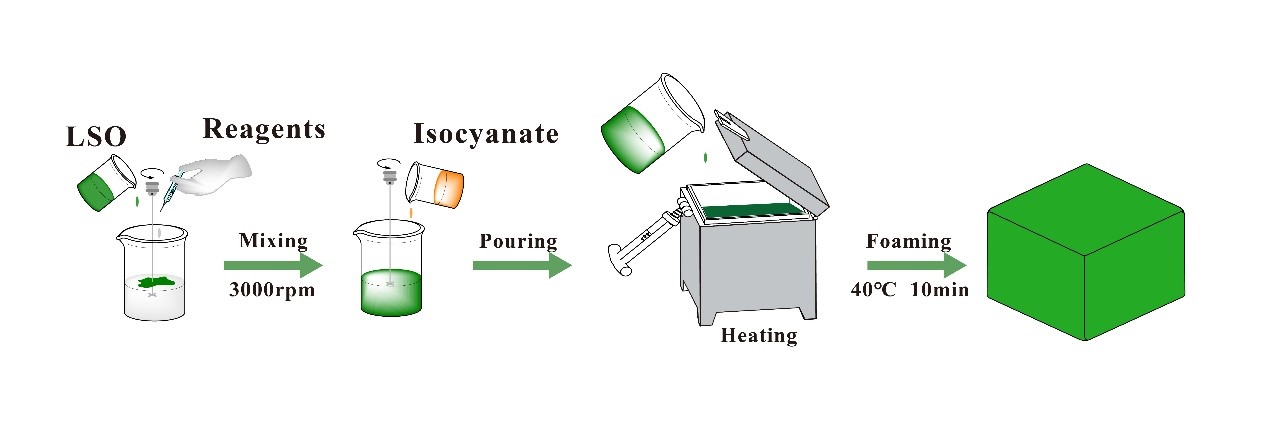

图2. 丝瓜籽油基聚氨酯粘弹性泡沫的合成

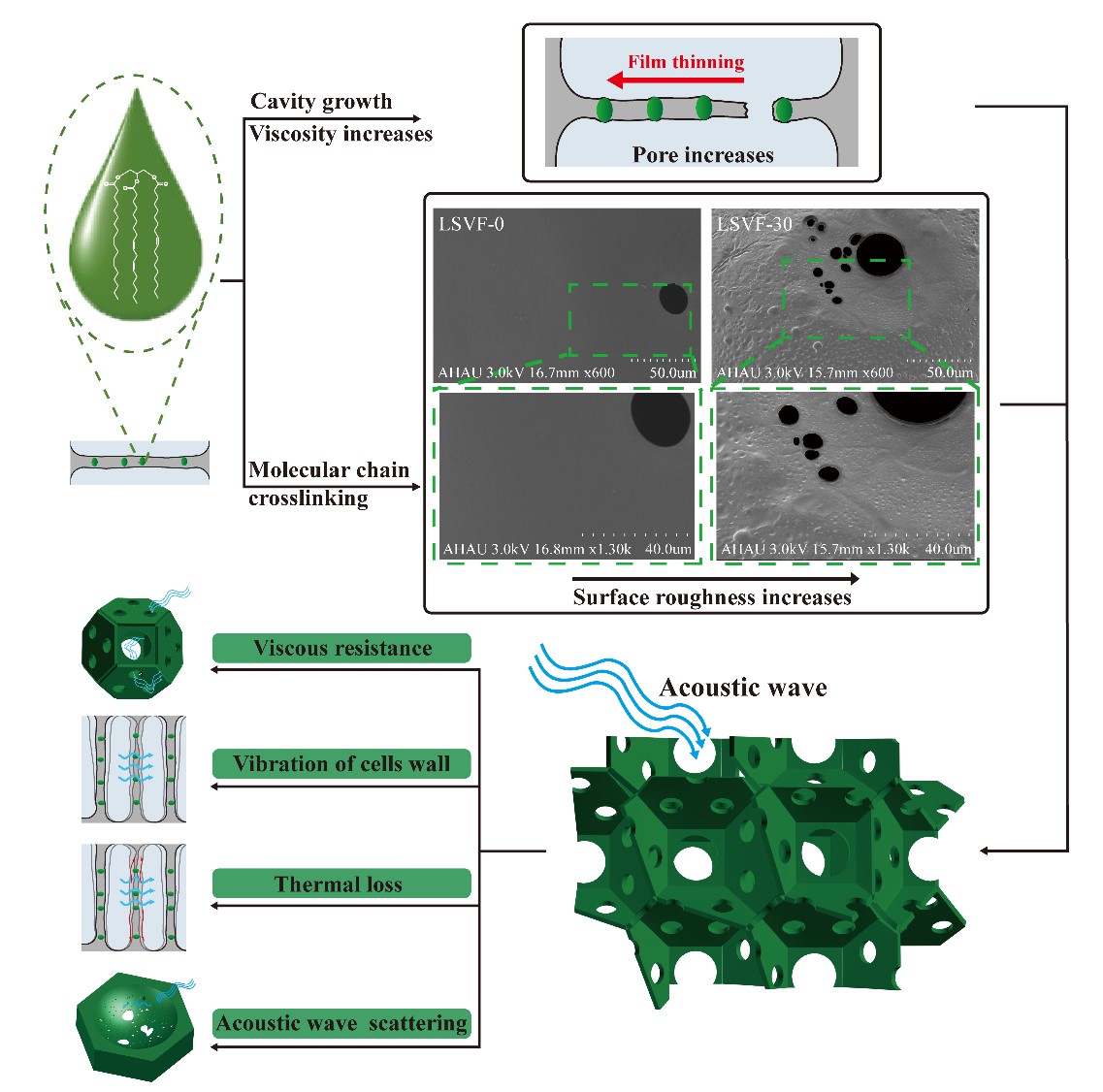

图3. 丝瓜籽油基聚氨酯粘弹性泡沫的吸声机理

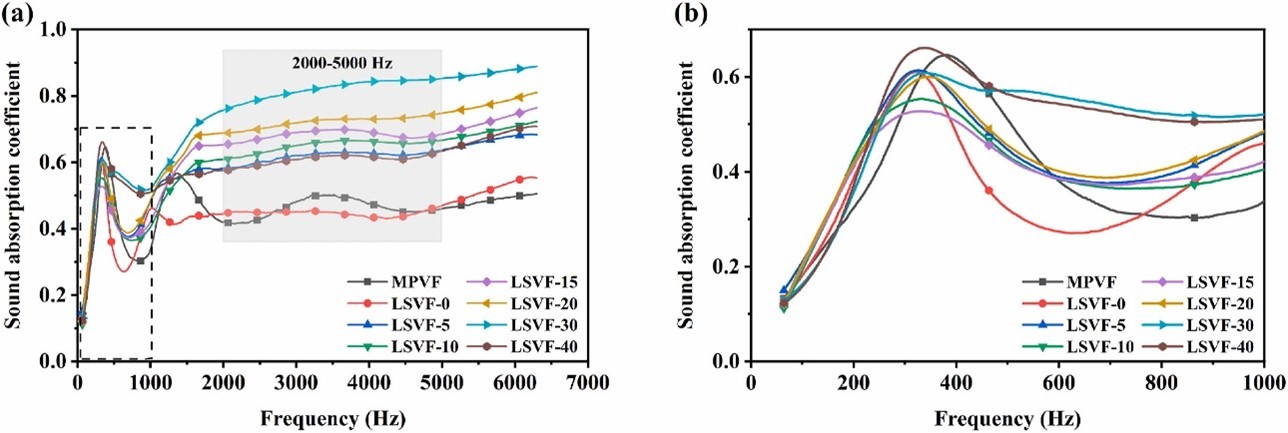

图4. 丝瓜籽油基聚氨酯粘弹性泡沫的吸声系数

目前，商用聚氨酯粘弹性泡沫普遍存在散湿性较差的缺陷，该研究通过调控丝瓜籽油的添加量，进而调控泡沫的泡孔直径、孔隙率，并利用丝瓜籽油的已有的疏水性，改善粘弹性泡沫散湿性较差的缺陷，丝瓜籽油基聚氨酯粘弹性泡沫仅在 48 小时内即可达到与商用聚氨酯粘弹性泡沫72 小时相同的散湿率。这一发现有利于优化人与床垫之间的界面微气候。林学与园林学院人体工程学研究中心生物质健康家居研究团队的硕士研究生张锦龙和邬珊珊以及博士研究生张凯婷为论文的共同第一作者。陈玉霞教授和郭勇教授为共同通讯作者，我校为第一通讯单位。该研究得到国家自然科学基金、安徽省自然科学基金以及与麒盛科技有限公司的产学研项目的支持。该论文的相关研究成果同时也申请了国家发明专利。

论文链接：https://doi.org/10.1016/j.jclepro.2022.130795
