2020年8月14日，中科院1区TOP期刊《International Journal of Biological Macromolecules》（影响因子5.162）发表了一篇题为“Characterization of potential cellulosefiber from Luffa vine: A study on physicochemical and structural properties”的研究性论文，林业工程专业硕士研究生程蹈和翁蓓蓓作为共同第一作者，通讯作者是本研究中心的陈玉霞教授。

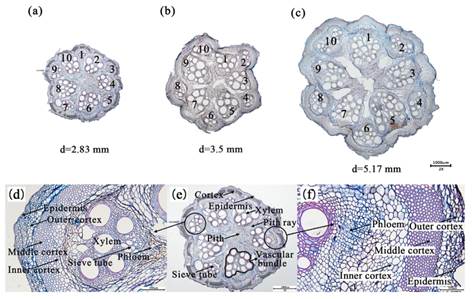

本研究的目的是探讨天然丝瓜藤纤维能否有效地作为纤维增强材料用于轻质和耐腐蚀复合材料。研究结果表明：这是一种轻质(200-550kg/m3)天然纤维，具有多孔结构和高弹性模量(1.18-2.04MPa∙m3/kg)。XRD和傅里叶变换红外光谱分析表明:低分子量纤维素具有较高的木质素含量(25.18%)和相对较高的纤维素结晶度(37.18%)，并且它含有皂苷，这增加了其耐腐蚀性和硬度。热重分析表明：纤维的最高温度可达315.4℃。此外，由于其63.9kJ/mol的动力学活化能，它们可用作工作温度低于300℃的热塑性绿色复合材料的增强材料。
DOI: 10.1016/j.jbiomac.2020.08.098
